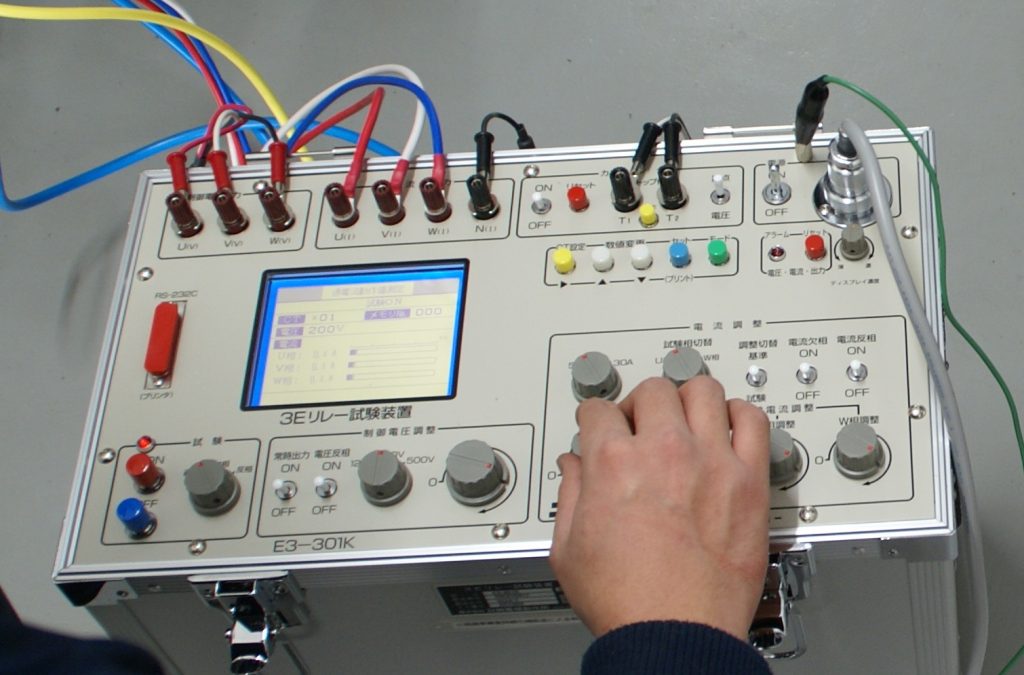

3Eリレー試験器を購入したので、低圧の常用発電所で使ってみました。

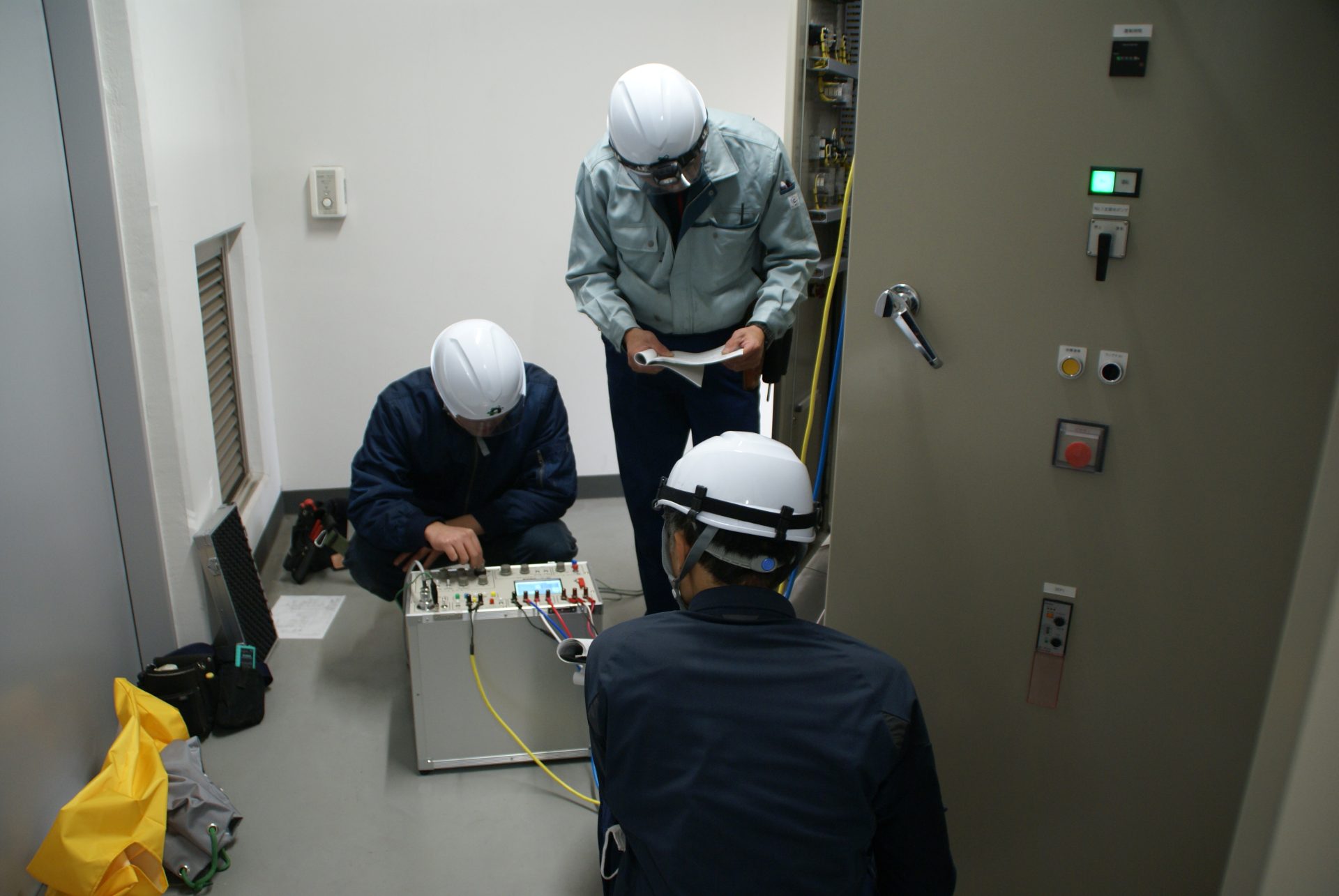

12月6日 3Eリレー試験器なんてこの仕事を初めて12年目ですが1度も使ったことがなかた試験器ですが、高圧モーターを使う事業所の保安管理を受託したので購入しました。今回は低圧の事業所ですが55kwのポンプが2台設置されている発電所です。、学習会をかねて年次点検を実施しました。
反相、欠相試験は予定通りできましたが、過電流試験で200%の動作時間は26.8秒、整定は12秒です。なんでこんなに遅いんだか分からず、試験回路に間違いはないかなど確認し時間を消費してしまい、今回は終了しました。 帰って調べると3eリレーは反限時特性である為600%で８～16秒、200%で15.7～58.3秒が管理値となるのでこれでよかったようです。
